活塞式減壓閥的工作原理及調壓步驟

 日期:2017-03-03

活塞式減壓閥的工作原理:

一、ZJY46H活塞式減壓閥的工作原理:

活塞式減壓閥的工作原理圖

ZJY46H活塞式水力減壓閥的工作原理是由反饋系統上的控制閥、射流泵控制調節腔壓力,使壓力調節腔的壓力與主彈簧壓力形成平衡。

由于主彈簧壓力不受進口壓力P1的影響,所以當P1進口壓力和流量變化時,總能迅速調節主彈簧壓力與壓力調節腔的壓力的平衡,使P2出口壓力和流量保持穩定。

二、ZJY46H活塞式減壓閥出口壓力鎖定系統工作原理:

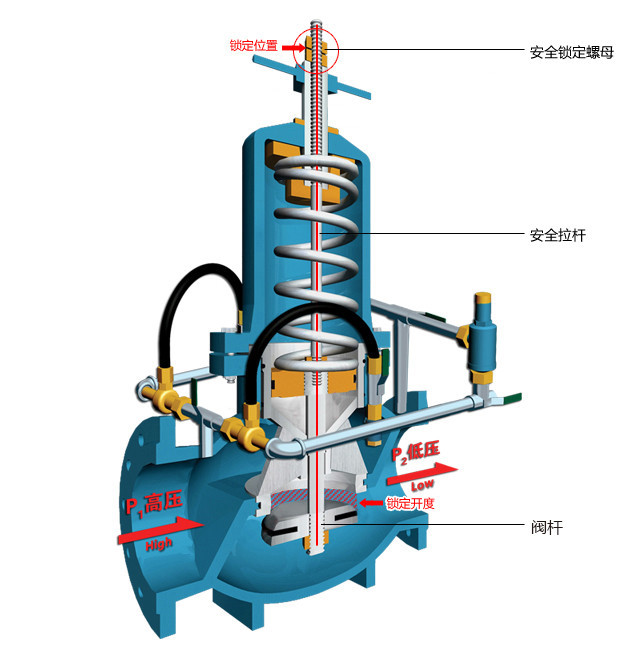

ZJY46H活塞式減壓閥出口壓力鎖定系統工作原理圖

出口壓力鎖定裝置由安全鎖定螺母、安全拉桿與活塞桿組成,有效地確保了出口壓力P2值的安全性。

通過對安全鎖定螺母的輕松設置,可以鎖定減壓閥的出口壓力上限。即使ZJY46H活塞式減壓閥的反饋系統遭受意外損壞,在主活塞下方的壓力調節腔失壓時,出口壓力P2值可以得到非常可靠的剛性保護,鎖定出口壓力上限。

ZJY46H活塞式減壓閥的調壓步驟

一、對供水系統做以下檢查

確定供水系統管道已經清污。

A、減壓閥前端的閥F1應已關閉,并且閥F1已經承壓。

B、打開然后關閉減壓閥后端的閥F2,確定此閥工作正常無卡阻。

C、確定減壓閥閥后管路系統通暢。

D、閥F2后端有安全泄壓設置。*建議安裝

E、管道有流量檢測裝置。*建議安裝

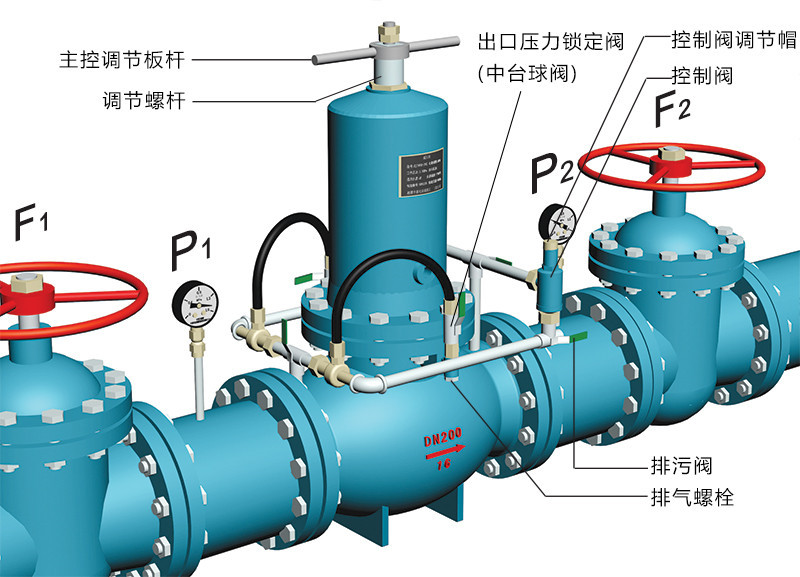

ZJY46H型減壓閥調試說明示意圖

ZJY46H型減壓閥調試說明示意圖

二、對減壓閥做以下檢查:

A、確定減壓閥外觀完好,反饋控制系統沒有損壞。

B、調試過程中安全鎖定螺母與平面軸承應始終留有足夠的間隙(>50mm),直至完成“3.3、減壓閥的調試”H項。

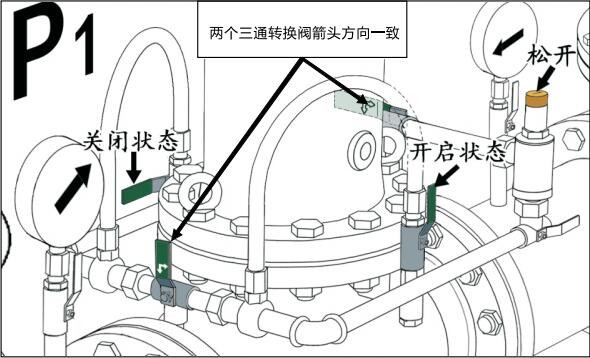

C、應確保三通轉換閥箭頭指示通向為工作反饋系統(手柄箭頭應指向工作反饋系統),出口壓力鎖定閥(中臺球閥)應當打開。如下圖所示(工作反饋系統在右側)。

D、非工作反饋系統的出口壓力鎖定閥(中臺球閥)關閉。

E、兩套反饋系統的反沖排污閥關閉。

F、松開控制閥調節帽上的鎖緊螺釘。


三、減壓閥的調試( 注:下圖"ZJY46H活塞式減壓閥調試說明示意圖" )

A、減壓閥后端的閥F2打開在1/3開度。

B、緩慢開啟減壓閥前端的閥F1至大開度。

  b1、開啟過程中減壓閥內鎖定拉桿應勻速上升,以確定減壓閥內各部件配合正常沒有卡阻,工況正常。

  b2、開啟過程中減壓閥的壓力值P2,將會在短暫的變化之后恢復至整定值。

  b3、如果以上兩項有異常,則應關閉減壓閥前端閥F1,查找異常原因。如工況正常,則進行C項調試。

C、擰松排氣螺栓及打開工作反饋系統的排污閥45°角位置進行減壓閥的排氣,排氣結束即正常出水后擰緊排氣螺栓及關閉排污閥。

D、根據調節螺桿的外露部分順時針方向轉動主閥調節板桿,使主閥調節螺桿的下壓量為20%~50%。此下壓量根據減壓閥進出口壓差判斷:壓差越小,下壓量越大。

E、整定P2值:旋轉控制閥調節帽,順時針方向P2值上升;逆時針方向P2值下降。調至所需的P2值后鎖緊控制閥調節帽上的螺釘。

F、逐漸全開閥F2,P2值是不變的。

  f1、如全開閥F2過程中,P2值升高,則應關閉閥F1,解決問題后再進行下步調試。

  f2、如全開閥F2后,P2值下降,則繼續下壓主閥調節螺桿,直至P2值恢復所需要的整定值。

G、切換反饋控制系統,重復E-F項(反饋系統的切換參見:四、減壓閥反饋控制系統切換操作)。

H、將安全鎖定螺母與平面軸承的間隙調整為1mm,擰緊安全鎖定螺母及鎖緊螺母。

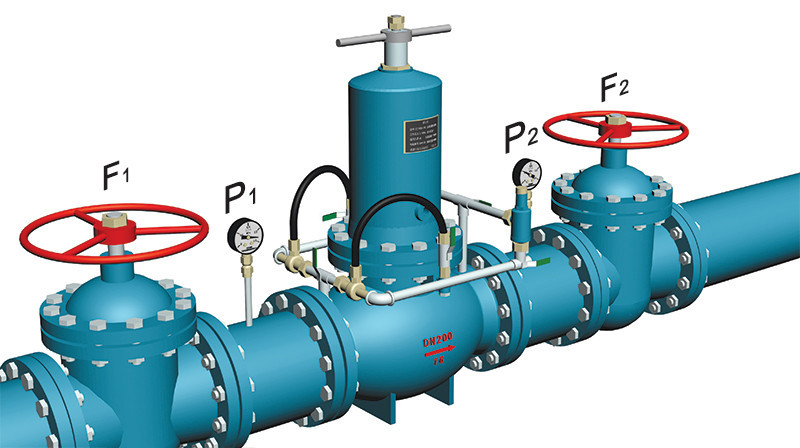

 ZJY46H活塞式出口壓力鎖定系統整定完成圖ZJY46H活塞式減壓閥調試說明示意圖

ZJY46H活塞式減壓閥調試說明示意圖
